Edwards AIM200

Edwards AIM200 OS NW40 Druckmessgeräte – Druckmessgeräte für indirekte Messung

Vakuummessgeräte mit großem Messbereich sind die beste Wahl, wenn der Druck über einen weiten Bereich gemessen werden muss und eine hohe Genauigkeit erforderlich ist. Zuverlässige Vakuummessgeräte sind unerlässlich, um die Genauigkeit und Kontrolle Ihres Systems zu gewährleisten. Unsere Lösungen für die Vakuummessung umfassen das Kaltkathoden-Kombinationsmessgerät der Serie WRG, das Kaltkathodenmessgerät der Serie AIM und das Pirani-Messgerät der Serie APG.

Kaltkathoden-Vakuummessgerät Produktreihe AIM

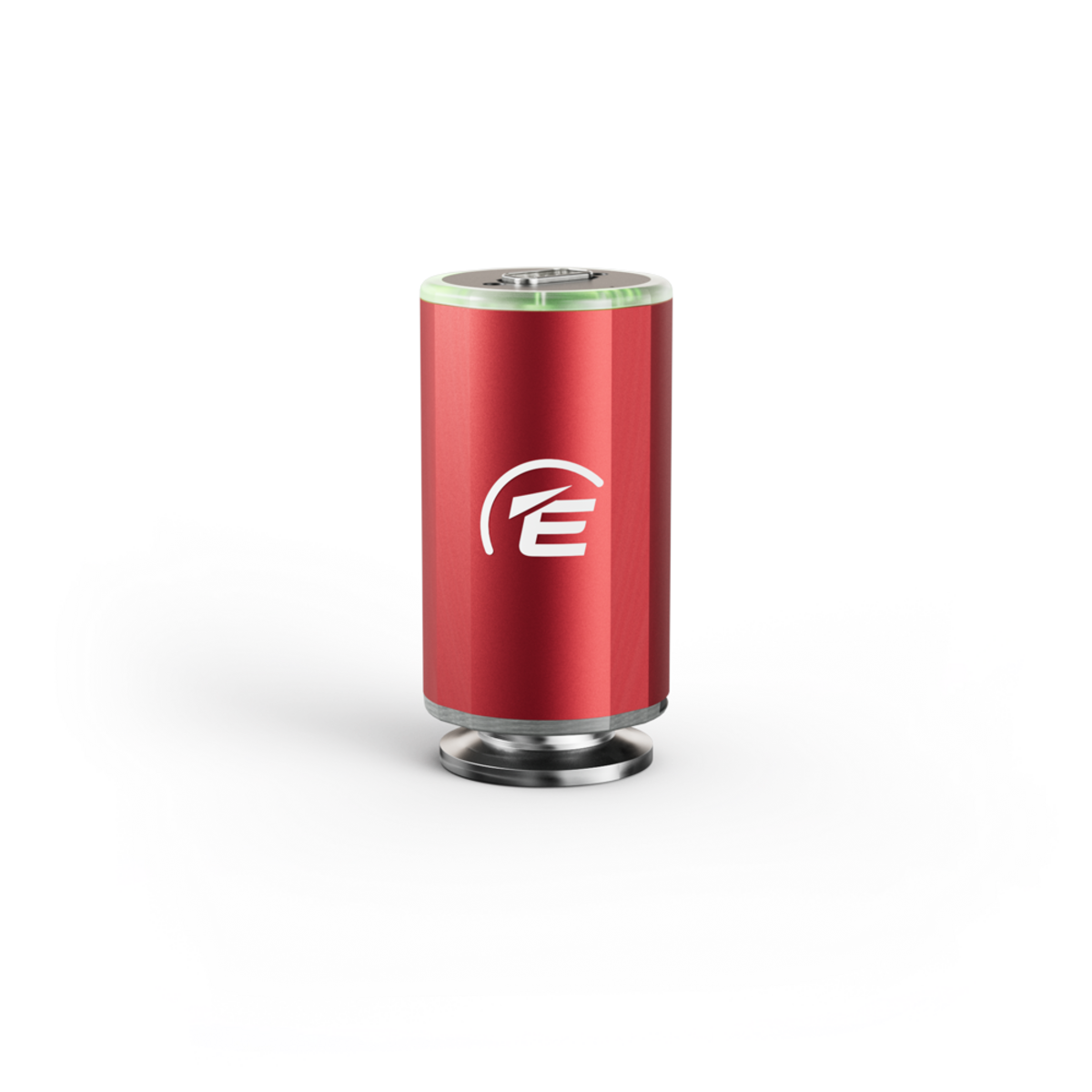

Edwards neues aktives invertiertes Magnetron-Messgerät AIM200 ist robust und zuverlässig. Dank seiner kompakten Größe, des 360-Grad-LED-Lichtrings, der integrierten Sollwerte und der flexiblen Anschlüsse/Ausgänge eignet es sich für eine Vielzahl von Anwendungen, von wissenschaftlichen Instrumenten bis zu industriellen Prozessen. Der Messkopf des AIM200 und die Messgerätesteuerung sind in einer einzigen kompakten Einheit kombiniert und zeichnen sich durch ein sehr geringes magnetisches Streufeld aus. Mit einer reduzierten Stellfläche und einem verbesserten Zündmechanismus ist es die perfekte Wahl für den Einsatz in analytischen Anwendungen, bei denen das Messgerät in unmittelbarer Nähe zu empfindlichen Geräten montiert werden muss.

Das Modell WRG200 ist eine Wide-Range-Messröhre, die einen Pirani Heizfaden enthält. Dieses Modell nutzt das Prinzip der Wärmeleitfähigkeit, bei dem der Wärmeverlust eines erhitzten Heizfadens vom Druck des umgebenden Gases abhängt. Dadurch kann der Druck indirekt bis zum Atmosphärendruck gemessen werden. Der Pirani-Messwert bei Vakuum wird automatisch eingestellt.

Das Modell WRG200 verfügt über einen einzigartigen Startmechanismus, der aus einem kleinen glühenden Heizfaden besteht, der neben der Magnetron-Zelle angebracht ist. Dieser Heizfaden wird automatisch entzündet und bietet ausreichend Emissionselektronen zum Starten der Entladung. Die Messröhren sind mit einer Mikroprozessorsteuerung ausgestattet, die verschiedene Funktionen bietet:

• Automatische Steuerung der Entladespannung in der Magnetron-Zelle während des Zündvorgangs der Messröhre.
• Verringerung der Entladespannung in der Magnetron-Zelle nach der Zündung,, um ▪ die Lebensdauer der Messröhre zu erhöhen.
• Fehlerüberwachung, um genaue Ursachen für Ausfälle
• ermitteln zu können.
• Einfache Einstellung der Setpoint-Auslösestufen.

• Die Messröhre verfügt über ein abnehmbares Rohr, das den Austausch des Rohrs
• oder des Elektronikgehäuses im Falle eines Ausfalls ermöglicht.
• Oben an der Messröhre
• befindet sich eine Multifunktionstaste für die Navigation durch die verschiedenen Menüs innerhalb der Messröhre.
• Eine LED-Anzeige um die Oberseite der Messröhre herum zeigt den Status an und
• hilft bei der Anpassung der Messröhre, wenn Sie durch die Menüs navigieren.
• Die Messröhre ist mit verschiedenen elektrischen Anschlüssen, Spannungsskalierung und Vakuumflanschen zur Integration in den Kundenprozess erhältlich.
